Hélicemedidores de agua, también conocidos como contadores de agua Woltmann, son un tipo de contador de agua de velocidad adecuado para su uso en tuberías de gran diámetro (DN80-DN200). Presentan una alta capacidad de flujo y una baja pérdida de presión. Entonces, ¿cómo funcionan los contadores de agua de hélice? ¿Cuáles son sus diferentes tipos?
Al igual que los medidores de agua de paletas giratorias (DN15-DN65), los medidores de agua de hélice también son un tipo de medidor de agua de velocidad. Cuando el agua fluye hacia el medidor, golpea el impulsor en forma de hélice del medidor a lo largo de su eje, lo que hace que gire y fluya. La velocidad del impulsor es proporcional a la velocidad del agua. Después de pasar por un engranaje reductor, la cantidad total de agua que pasa por el medidor se muestra en un indicador.

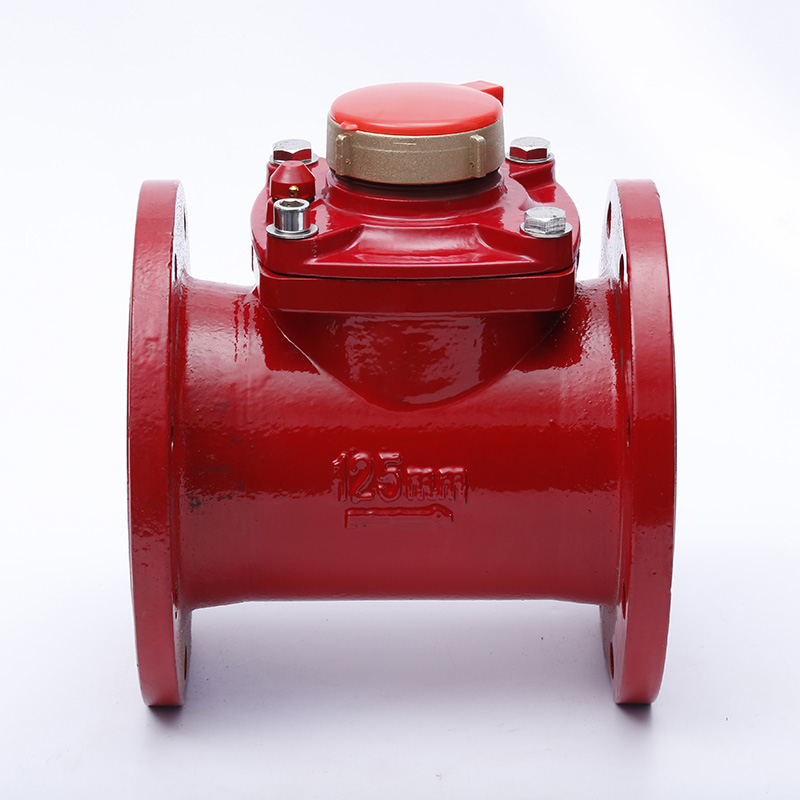

Hélicemedidores de aguaSe dividen en dos categorías: horizontales y verticales. La mayoría de los medidores industriales utilizados en China son medidores de hélice horizontal. Además, el medidor de agua de hélice horizontal desmontable (tipo seco) también se ha convertido en uno de la serie de productos y es popular entre los usuarios debido a su amplio rango de flujo de medición, gran versatilidad de piezas y la capacidad de instalación y mantenimiento sin detener el suministro de agua ni retirar el medidor.
| Característica/Parámetro | Medidor de agua tipo voluta | Medidor de agua tipo tornillo |
|---|---|---|
| Principio de funcionamiento | Ambos dependen del flujo de agua que afecta la rotación del impulsor y luego el mecanismo de desaceleración del engranaje para contar el número de rotaciones para medir el consumo de agua. | Ambos dependen del flujo de agua que afecta la rotación del impulsor y luego el mecanismo de desaceleración del engranaje para contar el número de rotaciones para medir el consumo de agua. |
| Dirección del eje en relación con el flujo | El eje de rotación es perpendicular a la dirección del flujo de agua. | El eje de rotación es paralelo a la dirección del flujo de agua. |
| Método de montaje del impulsor | En el rotor están montadas varias aletas giratorias radiales. | En el rotor están montadas varias aletas helicoidales. |
| Precisión de medición | Mayor precisión de medición. | Menor precisión de medición. |
| Caída de presión | Probablemente cause una caída de presión significativa. | Es poco probable que cause una caída de presión. |
| Capacidad de flujo | Menor capacidad de flujo. | Mayor capacidad de flujo. |
| Apariencia | Aspecto común con una sección media delgada y extremos ahusados. | Aspecto consistente, formando una línea recta. |
| Campo de aplicación | Más común en el mercado, adecuado para lugares con menor demanda de agua como zonas residenciales y centros comerciales. | Más adecuado para ubicaciones industriales, riego agrícola y lugares de uso de agua a gran escala, y al mismo tiempo es más fácil de mantener. |
Elija una ubicación de instalación adecuada: Elmedidor de aguaDebe instalarse en una habitación seca y bien ventilada, lejos de la luz solar directa y de la humedad para evitar la deformación de los componentes plásticos. Asegúrese de que la tubería esté completamente llena de agua, que no se acumulen burbujas de aire dentro del medidor y que no esté instalado en el punto más alto de la tubería.
Preparación de la tubería: Instale una sección de tubería recta con la misma sección transversal que la tubería, al menos cinco veces el diámetro del medidor, en la entrada del medidor de agua. Instale una sección de tubería recta de al menos dos veces el diámetro del medidor en la salida del medidor de agua. Asegúrese de que las tuberías de conexión aguas arriba y aguas abajo del medidor de agua no estén obstruidas y que la dirección del flujo de agua esté alineada con la dirección del flujo de la tubería. Además, las tuberías deben estar libres de residuos para evitar daños al contador de agua.
Instalación de Válvulas y Filtros: El medidor de agua debe instalarse con una válvula para facilitar su extracción y reemplazo. También se recomienda instalar dispositivos de control de flujo (como válvulas) y filtros para proteger el medidor de impurezas y golpes de presión del agua.
Especificaciones de instalación: Elmedidor de aguadebe instalarse en la orientación especificada. Por ejemplo, los contadores de agua de paletas giratorias de pequeño diámetro deben instalarse horizontalmente. Inclinarlos hacia adelante, hacia atrás o hacia la izquierda o hacia la derecha puede reducir la sensibilidad. Después de la instalación, drene lentamente el agua para llenar la tubería y evitar que el flujo de aire de alta velocidad dañe el medidor. Calibración e inspección: los medidores de agua deben calibrarse antes de la instalación para garantizar una medición precisa. Después de la instalación, se debe comprobar periódicamente el funcionamiento del contador de agua para garantizar que no haya fallos.
